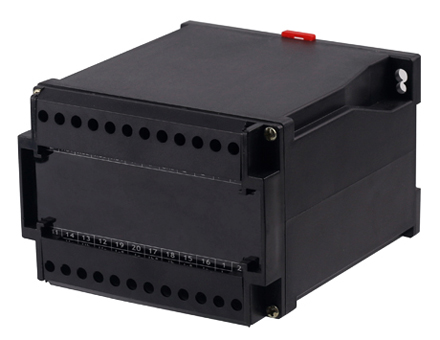

產品概述：

GNBS4Q三相無功功率變送器是一種將被測電量參數 (如直流電流、直流電壓、交流電流、交流電壓信號) 轉換成直流電流、直流電壓并隔離輸出模擬信號的裝置 。

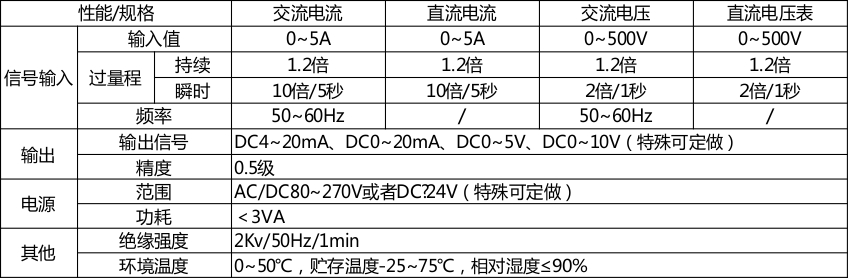

技術參數（產品符合國標GB/13850-1998）：

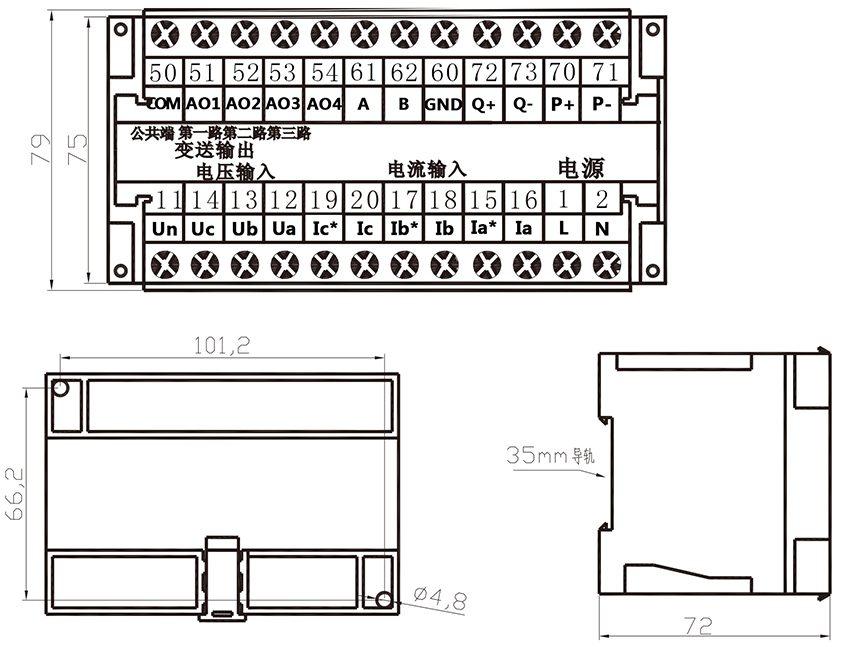

外形尺寸與接線圖：

注意事項:

1 變送器需預熱30分鐘方能作精度測量。

2.信號輸入,變送輸出,輔助電源的接線一定要正確。

3.要校驗儀表,校驗儀器應憂于0.1級, 才能保正校驗精度。

4.標注和處電位器為變送器校準時所用,無標準儀器及非專業人員切勿進行調校。

5.當輔助電源為DC時,輸入信號與輔助電源不可共地,否則會燒掉變送器。

維護與保養:

1、三相三線無功功率變送器的維護

在我們需要去維護三相三線無功功率變送器的時候先進行一下故障的檢測是非常的有必要的。三相三線無功功率變送器的測試一般要用到這兩個儀器分別是示波器和萬用表。

示波器是用來測試電路的A、B兩點是不是呈現方波的圖形，如果不是呈現方波的圖形就是信號可能出現了錯誤，這樣的情況非常大的可能性就是這兩點以前使用的線路有問題。萬用表是用來測試C、D兩點的電壓是不是差不多相等的，如果這兩點的電壓相差的非常大則可能是A、B兩點的平衡沒有調好。

2、三相三線無功功率變送器的保養

定期的保養是延長三相三線無功功率變送器使用壽命的一個好方法。在保養的時候我們要先對三相三線無功功率變送器周圍環境的溫度和空氣的濕度還有清潔程度進行一個簡單的查看。使用環境對于三相三線無功功率變送器來說是非常重要的。

接下來我們要檢查它的整體以及內部的各個零件都有沒有泄露以及被腐蝕等問題的出現。如果有這些情況的出現我們要及時的進行修復。

如果想要三相三線無功功率變送器的壽命能夠得到延長就必須要定期的對它進行檢查與保養，檢查完了之后要進行排污、排凝以及對那些比較容易堵塞的管道一類的部件進行吹掃等。在我們做完了這些清理工作之后還要給它的各個部件之間都涂上潤滑油以及專業的防腐蝕劑。使得它的各個零件之間的配合動作能夠更加的靈活默契。
